Android-app tillhandahålls av PrismaTibro och är grunden för att göra ändringar och aktivera fler funktioner.
Programmering görs med en Android-app och överförs via NFC/Bluetooth och eller USB-minne.
Skapa enkelt en parameterfil eller utgå från din befintliga parameterfil för att sedan ändra, spara, kopiera och sända efter önskemål.
KLICKA HÄR för att få nedladdningslänk.

Ett tillval som många efterfrågar.
Ett skyddande lager som förenklar rengöring.

Ersatte NFC under 2022.
Inställningarna, parameterfilen, förs över till Prisma Daps via Bluetooth från Android smartphone eller surfplatta.

En mikrofon mäter det omgivande bullret för att anpassa lokaliseringsljudet efter omgivande bullernivå.
Bullerstyrningen i Prisma Daps 2000-serien är smart och ökar endast vid de frekvenser som stör lokaliseringsljudet.
Ställ in antal dB över bullernivån från -15dB till +15dB.
Justerbart i steg om 1 dB.
Ställs in separat för alla faser och för intern och extern högtalare.
Detta gör att ljudet alltid hörs men aldrig stör.

Närvarodetektering
Bevakar att den som anmält verkligen står kvar och väntar tills det blir grönt ljus.
Om den som anmälde lämnar kontrolleras hela korsningen – står någon annan och väntar på grönt ljus?
Om någon gör det - behålls anmälan.
Om ingen väntar – anmälan tas bort och trafiken flyter på utan avbrott.

Anmäl med tryck eller beröringsfritt
Anmälan kan göras utan att beröra Prisma Daps men det är möjligt att ha både tryck-funktion och Detect aktivt samtidigt.

Prisma Daps 2000•L med led ljuskrans
Prisma Daps 2000•M med led ljuskrans
Höjd x Bredd x Djup
284 x 112 x 125 mm
Diameter för att passa stolpen
114 mm
Vikt
≈ 2,5 kg
Prisma Daps 2000•L utan led ljuskrans
Prisma Daps 2000•M utan led ljuskrans
Höjd x Bredd x Djup
274 x 112 x 125 mm
Diameter för att passa stolpen
114 mm
Vikt
≈2,5 kg
Prisma Daps 2000•S med led ljuskrans
Höjd x Bredd x Djup
263 x 96 x 45 mm
Diameter för att passa stolpen
114 mm
Vikt
≈1,3 kg
Modeller
Prisma Daps 2000•S utan led ljuskrans
Höjd x Bredd x Djup
253 x 96 x 45 mm
Diameter för att passa stolpen
114 mm
Vikt
≈1,3 kg

Gäller Prisma Daps 2000•S
Programmering med dip-switchar.

8 dip-switchar på moderkortet gör det möjligt att justera inställningarna för Prisma Daps 2300•S.

För de större modellerna – Prisma Daps 2000•L och Prisma Daps 2000•M – används en Android-app för att ställa in de önskade inställningarna.

Prisma Daps 2000•S
Viloläge:
1 Watt
Anmälan:
2 Watt

Prisma Daps 2000•L
Prisma Daps 2000•M
Min ljudvolym och låg pulsfrekvens:
2,5 Watt
Max ljudvolym och hög pulsfrekvens
8-10 Watt

Prisma Daps 2000•M Tram
Viloläge och aktiv nattkoppling
7,5 Watt
Max ljudvolym och hög pulsfrekvens
10,5 Watt

I korsningar med mycket trafik, breda gator med många filer eller där närboende störs, rekommenderas det att koppla in externa högtalare.
Installeras på stolpen cirka 2,5 meter ovan mark riktad mot motsatt sida.

Förutsättningar
Prisma Daps 2000 med 10- eller 13-ledarkablage är kompatibla med specialanpassade externa högtalaren Prisma Daps ES-400.

Prisma Daps 2000•L
Aktiveras i parameterfilen.
Fungerar med Firmware 171206 eller senare.
Rekommendation: Minst 8-ledarkabel.
Upptäcker och signalerar fel till styrskåp om någon av följande komponenter ej fungerar korrekt:
• Mikrofon
• Högtalare
• Vibrator
• Watchdog
• Spänningsförsörjning till moderkortet
• Interna strömförsörjning
• NFC
Aktiverar rött varningsljus i led-kvittens i front vid fel.
Aktiverar felsignalering via den vita tråden och aktiverar rött varningsljus i led-kvittens i front vid fel.

Felsökning
KLICKA HÄR för instruktioner.

Ytterhus
• Blå-anodiserad
• Guld-anodiserad
• Gul-lackerad
• Grå-lackerad
Andra färger vid förfrågan
Front
• Blå-anodiserad, med tryckfunktion
• Svart-anodiserad, med tryckfunktion
• Guld-anodiserad, utan tryckfunktion
Sidor
På sidan av Prisma Daps 2000•L och Prisma Daps 2000•M finns en förberedd plats för reliefsymboler alternativt dekorprofil.
Dekorprofil Guld-anodiserad
Dekorprofil Blå-anodiserad
Reliefsymboler
Gul Polykarbonat

5 år

Möjlighet att ställa in "Error"-ljud/ljus eller aktivera ett talmeddelande vid tryck.
Exempel: "Anläggning ur funktion"

Modeller utan vibrator
IK10
IP55
Class II, dubbelisolerad
Modeller med vibrator
IK08
IP55
Class II, dubbelisolerad

Hårdvara
Prisma Daps 2000 är byggd i strängpressad aluminium, vilket ger lång livslängd.
Elektroniken är kompakt monterad i en inre skyddande profil och kan enkelt plockas ut vid service.
Den elektroniska tryckfronten är mycket tryckkänslig och helt utan lösa delar.
Prisma Daps är vandalsäkra och näst intill omöjliga att förstöra.

Mjukvara
Mjukvaran i övergångssignalen mäter kontinuerligt signalerna från trafikljuset för att garantera att övergångssignalen alltid visar och låter rätt vid rött respektive grönt ljus.

Prisma Daps ger respons på tryck/anmälan – ett pip.
Kan stängas av.

Det genomskinliga kvadratiska glaset i fronten ger ljuskvittens på anmälan.
Möjlighet
Skyddsglaset kan förses med önskad text, t ex "Vänta".

Rött ljus
Ett rött ljus aktiveras vid feldetektering.

16 olika lokaliseringsljud och förinspelade talmeddelanden medföljer alltid.
Fakta
• Min- och Max-volym ställer du in i steg om 1dB
• Prismaljud nr 5, är hörbart i trafikbuller upp till 105dB (C)
• Ljudnivån ställs in separat för alla faser och för extern och intern högtalare
• Frekvensområde 180–7000Hz
Lyssna
KLICKA HÄR för att lyssna på Prisma Daps originalljud.

Den breda ljuskransen i överdelen av Prisma Daps ger ljuskvittens vid anmälan.
Led ljuskrans ger synlighet på långa avstånd, synlig i 270°.
Möjlighet
Välj konstant sken för att öka synlighet på långt håll.
Justerbar 25-100%
Ljuskaraktär
Standard Gult, Tillval Kallvit.

Tick-tick-tick…
En ovärderlig hjälp för att lokalisera korsningen och ger information om korsningens status.
Följ ljudet för säker passage till motsatt sida.
16 standardljud att välja mellan
Pulsfrekvenser 30-750 ppm.
Blandas inte ihop med andra ljud i omgivningen.
Minimalt störande för närboende.
Ställs in separat för alla faser.

Prisma Daps 2000•L
Prisma Daps 2000•M
Direktmatning, valet görs vid beställning och i kombination med signal I/O och lampa I/O
18-24 V AC/DC
28-49 V AC/DC
100-170 V AC
150-240 V AC
Kablage 8- eller 13-ledare
Kablage 6- eller 8-ledare
Prisma Daps 2000"S 230 V AC
Direktmatas eller får strömförsörjning från röd lampa.
Standard 3- eller 5-ledare med spänningsdosa
Spänningsdosan omvandlar från anläggningens driftspänning ner till 24 V DC som är driftspänning för Prisma Daps 2000•S.
Kablage 3-ledare: Feldetektering
Kablage 5-ledare: Feldetektering och signal till styrskåp

Flera möjligheter att ställa in särskilda ljud och funktioner för olika tider på dygnet.

Ersattes av Bluetooth under 2022.
För äldre modeller: inställningarna, parameterfilen, förs över till Prisma Daps via Near Field Communication (NFC) från Android smartphone eller surfplatta.

Reliefsymboler, taktil riktningspil och vibrator är värdefulla funktioner för människor med nedsatt syn.
Reliefsymboler är en taktil och visuell karta som ger information om de delar som ska passeras för att nå motsatt sida – t ex: cykeltrafik, biltrafik, refug, biltrafik, spårväg, andra sidan.
Fakta reliefsymboler
• Symbolerna sätts med start nedifrån i samma ordning de kommer att passeras
• Placeras alltid på sidan som är vänd in mot trottoaren
• Levereras med 7 olika symboler och passbitar

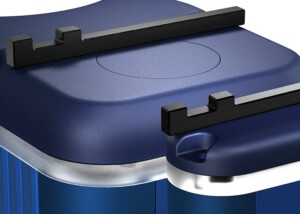

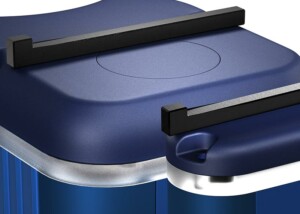

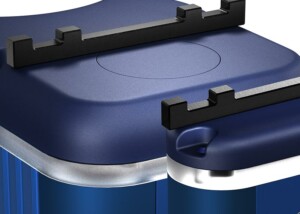

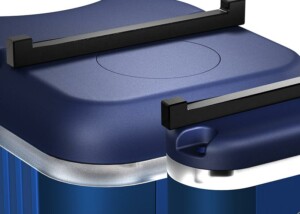

Fakta taktil riktningspil
• Visar gångriktningen man skall följa för att tryggt ta sig över gatan
• Levereras med enkelpil och dubbelpil i samma färg som locken

Prisma Daps 2000•L – levereras med NFC-antenn som gör kommunikation möjlig med RFID.
Köp till taggar och programmera upp till 16 olika taggrupper för olika funktioner, ljud och geografiska områden.
OBS!
RFID för Prisma Daps 2000•L är högfrekvent och därmed ej kompatibel med RFID-taggar för Prisma Daps 1000 vilka är lågfrekventa.
Rekommendation: Minst 8-ledarkablage
För att passa både Prisma Daps 1000 och Prisma Daps 2000•L välj: RFID Kombi-tag.

Prisma Daps 2000•L
Har funktionen för talmeddelande.
Levereras med förinspelat meddelande och kan via Android-app spela in eget meddelande och enkelt via NFC-kommunikation byta till det nya.
Prisma Daps 2000•M
Levereras med ett förinspelat meddelande från PrismaTibro.
Exempel på användningsområden
• Varningsmeddelanden vid gulblink
• Utryckningsfordon på väg
• Vägarbete
• Turistinformation
…och mer.

-40 till +70 °C
-40 till 158° F

Hela fronten är känslig för tryck.
Tryck på fronten resulterar i ett kvittenspip som bekräftelse på anmälan.
Möjligheten finns att ha två funktioner på tryckfronten – direkttryck och/eller förlängt tryckt.
Förlängt tryck kan användas till förlängd gröntid.
Fler valmöjligheter för tryckfunktioner:
• Högre ljud
• Talmeddelande
• Ljudändring
med mera…

Inställningarna, parameterfilen, förs över till Prisma Daps via USB-kontakt placerad bakom lins-kvittens i front.

Vibrator med eller utan tryckfunktion
Båda varianterna av vibrator är placerad i bottenlocket.
Vibratorn ger en kraftig puls med visst antal pulser per minut.
Pulsen anger vilken fas korsningen befinner sig i och därmed när det slår om från rött till grönt.
UTAN tryckfunktion
Vibrator är placerad i bottenlocket och känns igen på den knottriga vibratorbrickan.
MED tryckfunktion
Vibratorbrickan försedd med tydlig tryckpunkt i bottenlocket.
Tryckfunktionen ger samma anmälan som i tryckfronten men kan även programmeras med andra valfri funktioner.

Exempel på funktioner kopplade till tryck är:
• Högre ljud
• Talmeddelande
• Förlängd gröntid
…eller annat
